5  结    构

发表时间: 2021-11-18 14:42:39

作者: 珠海澎湃制冷设备有限公司

浏览:

5.1  一般规定 5.1.1  冷间宜采用钢筋混凝土结构或钢结构,也可采用砌体结构。 5.1.2  冷间结构应考虑所处环境温度变化作用产生的变形及内应力影响,并采取相应措施减少温度变化作用对结构引起的不利影响。 5.1.3  冷间采用钢筋混凝土结构时,伸缩缝的最大间距不宜大于50m。如有充分依据和可靠措施,伸缩缝最大间距可适当增加。

5.1  一般规定

5.1.1  冷间宜采用钢筋混凝土结构或钢结构,也可采用砌体结构。

5.1.2  冷间结构应考虑所处环境温度变化作用产生的变形及内应力影响,并采取相应措施减少温度变化作用对结构引起的不利影响。

5.1.3  冷间采用钢筋混凝土结构时,伸缩缝的最大间距不宜大于50m。如有充分依据和可靠措施,伸缩缝最大间距可适当增加。

5.1.4  冷间顶层为阁楼时,阁楼屋面宜采用装配式结构。当采用现浇钢筋混凝土屋面时,伸缩缝最大间距可按表5.1.4采用。

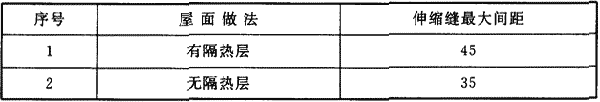

表5.1.4现浇钢筋混凝土阁楼屋面伸缩缝最大间距(m)

注:当有充分依据或可靠措施,表中数值可以增加。

5.1.5  当冷间阁楼屋面采用现浇钢筋混凝土楼盖,且相对边柱中心线距离大于或等于30m时,边柱柱顶与屋面梁宜采用铰接。

5.1.6  当冷间底层为架空地面时,地面结构宜采用预制梁板。

5.1.7  当冷库外墙采用自承重墙时,外墙与库内承重结构之间每层均应可靠拉结,设置锚系梁。锚系梁间距可为6m,墙角处不宜设置。墙角砌体应适当配筋且墙角至第一个锚系梁的距离不宜小于6m。设置的锚系梁应能承受外墙的拉力与压力。抗震设防烈度为6度及6度以上,外墙应设置钢筋混凝土构造柱及圈梁。

5.1.8  冷间混凝土结构的耐久性应根据表5.1.8的环境类别进行设计。

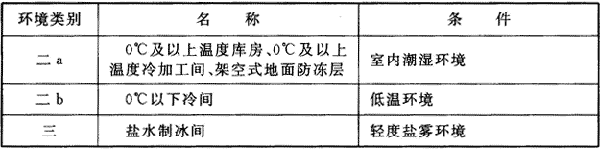

表5.1.8混凝土结构的环境的类别

5.1.9  冷间钢筋混凝土板每个方向全截面最小温度配筋率不应小于0.3%。

5.1.10  零度以下的低温库房承重墙和柱基础的最小埋置深度,自库房室外地坪向下不宜小于1.5m,且应满足所在地区冬季地基土冻胀和融陷影响对基础埋置深度的要求。

5.1.11  软土地基应考虑库房地面大面积堆载所产生的地基不均匀变形对墙柱基础、库房地面及上部结构的不利影响。

5.1.12  抗震设防烈度6度及6度以上的板柱-剪力墙结构,柱上板带上部钢筋的1/2及全部下部钢筋应纵向连通。



5.2  荷    载

5.2.1  冷库楼面和地面结构均布活荷载标准值及准永久值系数应根据房间用途按表5.2.1的规定采用。

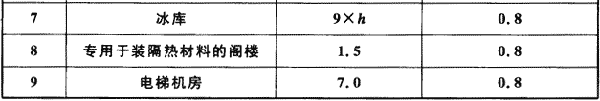

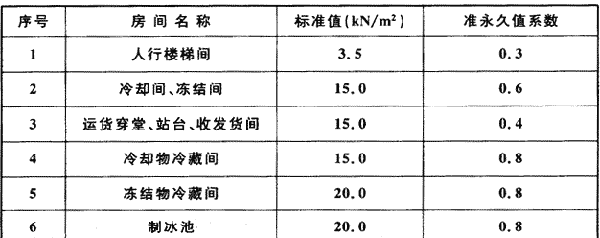

表5.2.1冷库楼面和地面结构均布活荷载标准值及准永久值系数

    注:1  本表第2~7项为等效均布活荷载标准值。

2  本表第2~5项适用子堆货高度不超过5m的库房,并已包括1000kg叉车运行荷载在内,贮存冰蛋、桶装油脂及冻分割肉等密度大的货物时,其楼面和地面活荷载应按实际情况确定。

       3  h为堆冰高度(m)。

5.2.2  单层库房冻结物冷藏间堆货高度达6m时,地面均布活荷载标准值可采用30kN/m2。单层高货架库房可根据货架平面布置和货架层数按实际情况计算取值。

5.2.3  楼板下有吊重时,可按实际情况另加。

5.2.4  冷库吊运轨道结构计算的活荷载标准值及准永久值系数应按表5.2.4的规定采用。

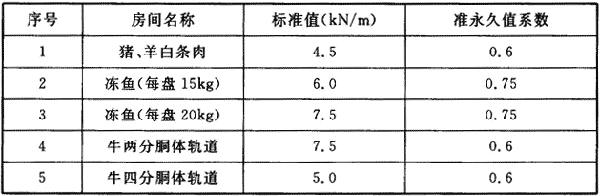

表5.2.4冷库吊运轨道活荷载标准值及准永久值系数

注:本表数值包括滑轮和吊具重量。

5.2.5  当吊运轨道直接吊在楼板下,设计现浇或预制梁板时,应按吊点负荷面积将本表数值折算成集中荷载;设计现浇板柱-剪力墙时,可折算成均布荷载。

5.2.6  四层及四层以上的冷库及穿堂,其梁、柱和基础活荷载的折减系数宜按表5.2.6的规定采用。

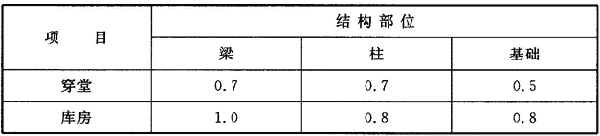

表5.2.6冷库和穿堂梁、柱及基础活荷载折减系数

5.2.7  制冷机房操作平台无设备区域的操作荷载(包括操作人员及一般检修工具的重量),可按均布活荷载考虑,采用2kN/m2。设备按实际荷载确定。

5.2.8  制冷机房设于楼面时,设备荷载应按实际重量考虑,楼面均布活荷载标准值可按8kN/m2。压缩机等振动设备动力系数取1.3。



5.3  材    料

5.3.1  冷间内采用的水泥必须符合下列规定:

    1  应采用普通硅酸盐水泥,或采用矿渣硅酸盐水泥。不得采用火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥。

    2  不同品种水泥不得混合使用,同一构件不得使用两种以上品种的水泥。

5.3.2  冷间内砖砌体应采用强度等级不低于MU10的烧结普通砖,并应用水泥砂浆砌筑和抹面。砌筑用水泥砂浆强度等级应不低于M7.5。

5.3.3  冷间用的混凝土如需提高抗冻融破坏能力时,可掺入适宜的混凝土外加剂。

5.3.4  冷间内钢筋混凝土的受力钢筋宜采用HRB400级和HRB335级热轧钢筋,也可采用HPB235级热轧钢筋。冷间钢结构用钢除应符合本规范外,尚应符合现行国家标准《钢结构设计规范》GB 50017的规定。
